控制与保护开关

■概述

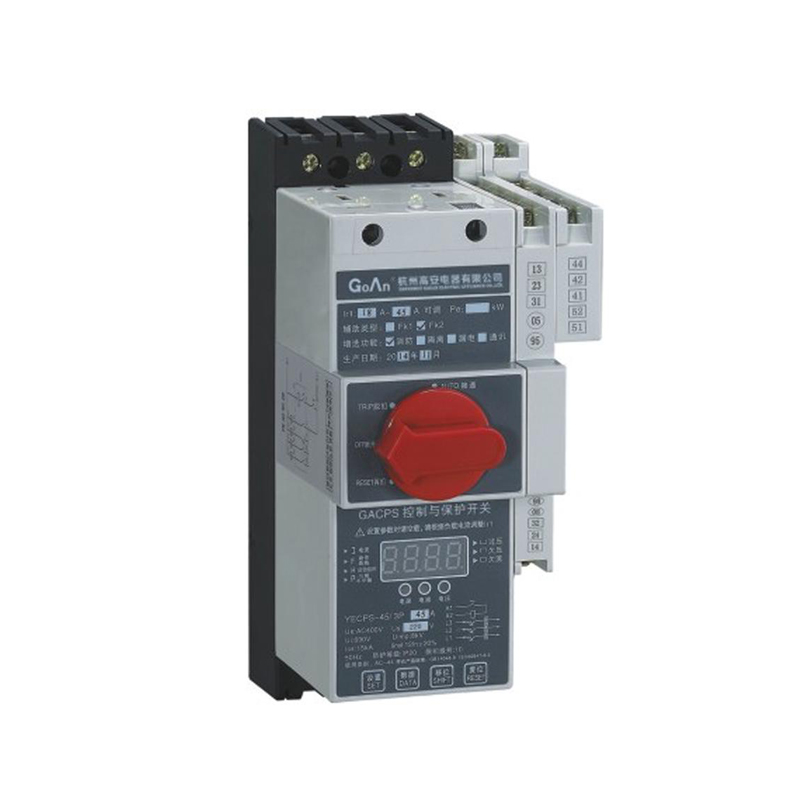

GACPS系列控制与保护开关电器(以下简称GACPS )是低压电器中的新型产品。

0本公司生产的GACPS以模块化结构形式，将断路器、接触器、过载继电器、隔离开关等分离元器件的主要功能集成化，并能够综合各种信号，实现控制与保护特性在产品内部自配合。具有体积小、短路分斷性能指标高，机电寿命长和运行可靠性高，使用安全方便、节能节材等优点。

GACPS采用先进的MCU控制技术，保护精度高、工作稳定可靠、抗干扰能力强，实现控制

保护开关数字化、智能化、通讯网络化及现场总线连接监控等功能。

符合GB14048.9/EC60947- 6 -2《低压开关设备和控制设备第6- 2部分:多功能电器(设备)控制与保护开关电器(设备) (CPS) 》。

■适用范围

GACPS具有控制与保护功能集成，结构模块化,体积小，对环境污染的防护等级高，安装使用及维修操作方便等-系列优点。特别适用于现代化建筑中的泵、风机、空调、消防照明等

电控系统;冶金、煤矿、钢铁、石化、港口、船舶、铁路、纺织等领域的电动机控制和保护;电动机控制中心( MCC )工厂或车间的单电机控制与保护;以及远程控制照明系统等。

0 GACPS主要用于交流50Hz ( 60Hz)、额定电压至690V.电流自0.4A至125A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的非正常条件"下的电流(如短路电流)。

■功能与特点

GACPS模块化结构形式，集成了断路器( 熔断器) .接触器、过载(过流)保护器、欠电压、缺相保护器、电压表、电流表、漏电、隔离器等电器元件的综合功能。应用MCU数字

处理技术、测量精度高、线性好、故障分辨准确可靠、抗干扰能力强。

具有远距离自动控制和就地直接人工控制功能;

具有面板指示及机电信号报警功能;

具有协调配合的时间电流保护特性(具有过载长延时、短路短延时、短路瞬时三段保护特性);口具有断相、过流、堵转、阻塞.分励、短路、欠流、过压、欠压、漏电、三相不平衡、隔

离、启动延时等功能;

监控器对各种运行、故障等状态采用L ED显示。具有电压表、电流表功能;

配有设置键、移位建、数据键、复位键，可对各种参数进行设定和查询;由于GACPS采用MCU的E2PROM存储记忆技术，参数设定后能够断电保存:

具有故障记忆功能，便于故障查询、分析;

具有RS485通信接口,开放式现场总线( Mod Bus协议等)，给用户系统集成带来方便，便于用户实现智能化管理;

用户根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。

■工作条件

周围环境温度: -5C-40C,日平均气温≤35C

海拔高度≤2000m

最高温度为+40°C时，相对湿度≤50%;月平均最低温度为+20°C时，相对湿度≤90%

防护等级: lp20

污染等级: 3级.

安装类别: 690V系统主电路为川I, 380V系统主电路为IV,控制电路为。
